LW8-35六氟化硫斷路器用互感器LR-35 、LRD-35說明書

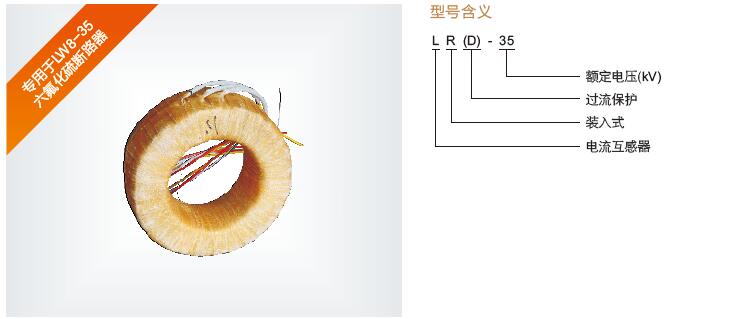

一、LW8-35六氟化硫斷路器用LR(D)-35 電流互感器型號含義

1、六氟化硫斷路器是利用六氟化硫 (SF6)氣體作為滅弧介質和絕緣介質的一種斷路器。簡稱 SF6斷路器。六氟化硫用作斷路器中滅弧介質始于20世紀50年代初。由于這種氣體的優異特性，使這種斷路器單斷口在電壓和電流參數方面大大高于壓縮空氣斷路器和少油斷路器，并且不需要高的氣壓和相當多的串聯斷口數。在20世紀60～70年代，SF6斷路器已廣泛用于超高壓大容量電力系統中。80年代初已研制成功363千伏單斷口、550千伏雙斷口和額定開斷電流達80、100 千安的SF6斷路器。LR-35是專用于六氟化硫斷路器LW8-35六氟化硫斷路器上作多級電測量和斷電保護用；

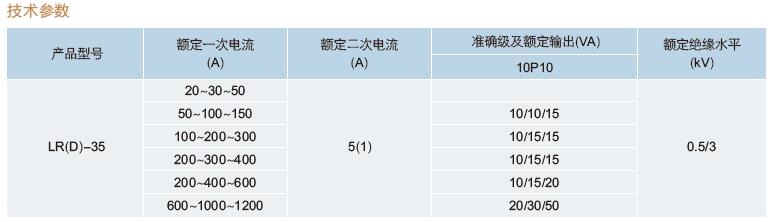

二、LW8-35六氟化硫斷路器用LR(D)-35 電流互感器變比

注：1、可根據用戶需求制作特殊規格或高精度產品。

2、該電流互感器在使用過程中只能使用其中一個變比，幾個變比不能同時使用。

3、可根據客戶需求定制任何尺寸。

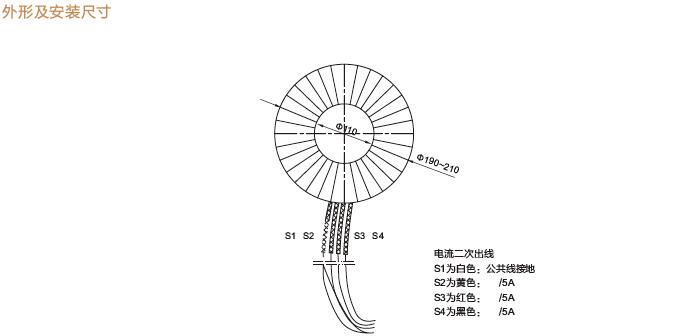

三、LW8-35六氟化硫斷路器用LR(D)-35 電流互感器安裝尺寸

四、LW8-35六氟化硫斷路器用LR(D)-35 電流互感器使用條件

1 海拔高度不超過 1000 米

2 周圍環境溫度不高于 +40℃ ，不低于-5℃

3 周圍空氣的相對濕度不大于 85 % ( 20 ℃ ）

4 安裝場所無嚴重影響互感器絕緣的氣體、蒸氣，化學沉積、污穢及其它爆炸性和腐蝕性介質

五、LW8-35六氟化硫斷路器用LR(D)-35 電流互感器結構簡介

LR-35、LRD-35型電流互感器的一次線圈是油開關套管的導電桿。鐵心由冷軋取向硅鋼片卷制成環形，并經二次結晶熱處理，二次線圈用絕緣銅導線繞在鐵心上，其外層包斜紋布帶，整個產品浸漬絕緣漆，高精度 02S級產品采用超導磁材料制作，銘牌用斜紋布帶包在產品上出頭標記：一次側為Pl，二次側為Sl、S2、S3、S4、S5當一次側有電流流過時，二次側不得開路，否則有高壓產生。

六、LW8-35六氟化硫斷路器用LR(D)-35 電流互感器主要技術參數：

1 額定一次電流：50-1500A
2 額定二次電流：5A或1A
3 額定電壓：35kV
4 計量準確級次：0.5、0.2、0.2S
5 保護準確級次：10P10、10P15、10P20
6 負荷的功率因數COS＝0.8（滯后）
7 產品標準：GB1208-2006《電流互感器》
七、LR-35、LRD-35電流互感器的區別：

LR-35用于測量和電流保護，LRD-35用于差動保護。
