1、 概述
YTJL-10WF系列相序、零序電壓；相序、零序電流電壓一體式電子傳感器是一種符合國網一二次融合設備技術規范的，并且按照T/CES 018-2018《配電網10kV及20kV交流傳感器技術條件》團體標準要求設計、制造的交流傳感器。電壓電流和取電傳感器內置于產品之中，可以直接與斷路器組裝成智能型真空斷路器，安裝簡便，具有功耗低，準確度高，測量穩定的特點。
2、 特點
2.1、電壓部分
1）主電容采用等效電容采集電壓，長期穩定性好，具有電網長期運行經驗。
2）輸出內阻小，可適應各種電纜，克服電纜造成的誤差，電纜互換誤差小于0.1%。
3）具有受環境溫度影響精度變化小的特點 ，在-40℃~70℃全溫度范圍內誤差變化量小于0.5%，完全滿足標準規定的3級傳感器的溫度變差指標要求。
2.2、電流傳感器部分
采用極高穩定性的功率電阻與低功耗鐵芯繞組配合，輸出穩定性好、精度高，滿足全工況運行條件
3、外形尺寸

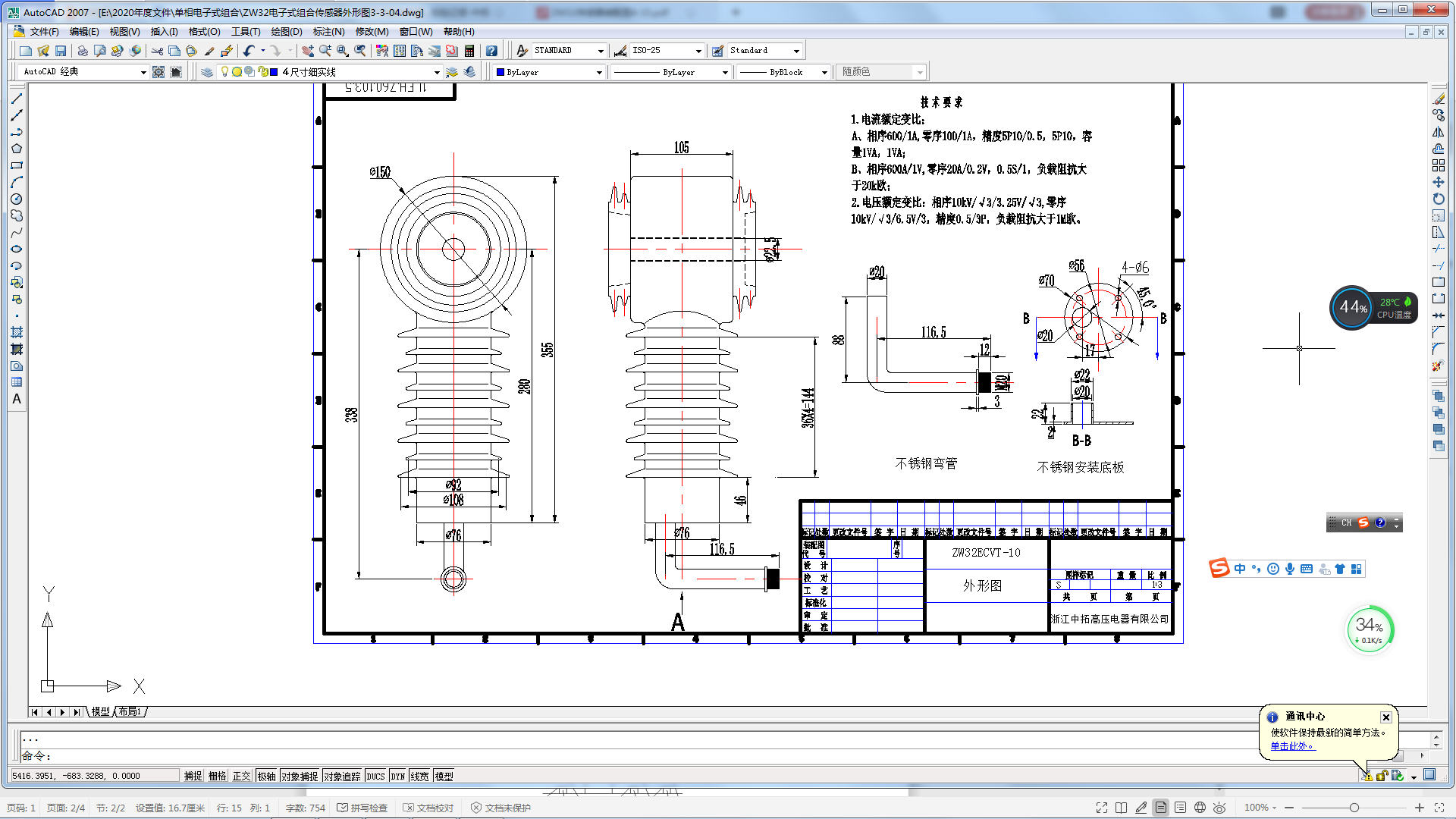

圖一 傳感器

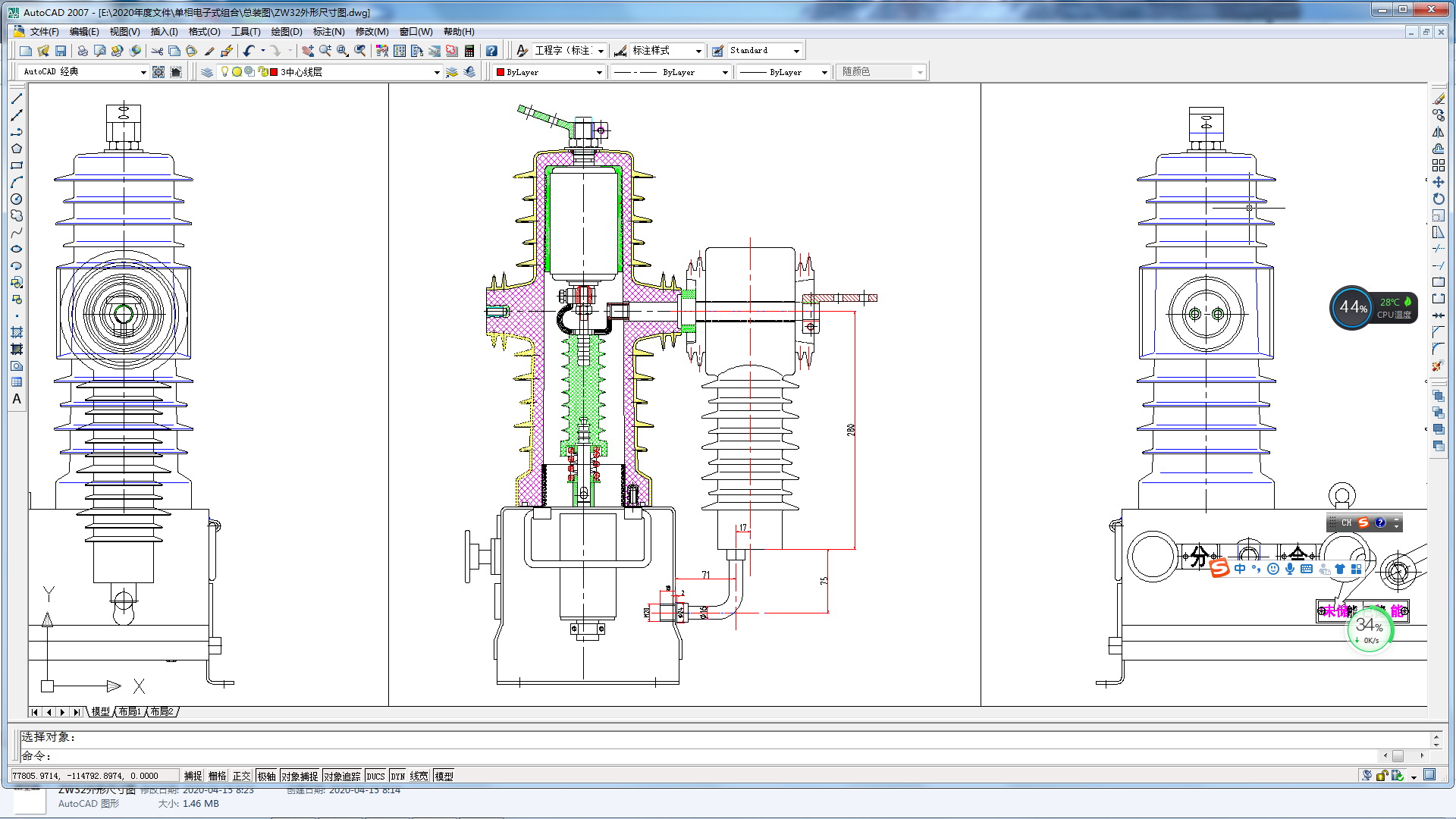

圖二 安裝示意圖
4、主要性能指標
4.1、技術參數
|
序號 |
參數 |
數值 |
|
1 |
額定電壓變比 |
相電壓：三相10kV/√3 /3.25V/√3 零序電壓：三相10kV/√3 /6.5V/3 |
|
2 |
額定電流變比 |
相電流600A/1V,零序電流20A/0.2V |
|
3 |
電壓準確度等級 |
0.5級；3P級 |
|
3 |
電流準確度等級 |
5P10(0.5S)；10P10。 |
|
4 |
環境溫度影響變差 |
＜0.2%（-40℃~70℃溫度范圍內） |
|
5 |
絕緣電阻 |
＞1000 MΩ |
|
6 |
額定負荷 |
信號采集：5MΩ |
|
7 |
工作頻率 |
50±2.5Hz |
|
8 |
溫度范圍 |
-40℃~70℃ |
|
9 |
工頻耐壓 |
42kV（1min） |
|
10 |
沖擊電壓 |
75kV |
5、安裝使用說明及注意事項
1、安裝時確保接地線與外殼可靠接觸。
2、傳感器二次輸出信號引線宜緊貼箱體布線，多余引線必須剪短。
3、傳感器二次電壓輸出對地禁止打工頻耐壓。
4、二次接線說明：
|
相別 |
額定變比 |
出線標識 |
備注 |
|
電流相序 |
600A/1V |
Ia+Ia-，Ib+Ib-,Ic+Ic- |
|
|
電流零序 |
20A/0.2V |
I0+ I0- |
標識I0+ I0-為聯結過渡線 |
|
電壓相序 |
10kV/√3/3.25V/√3 |
Ua+Ua- Ub+Ub- Uc+Uc- |
|
|
電壓零序 |
10kV/√3/6.5V/3 |
U0+ U0- |
標識U0為聯結過渡線 |

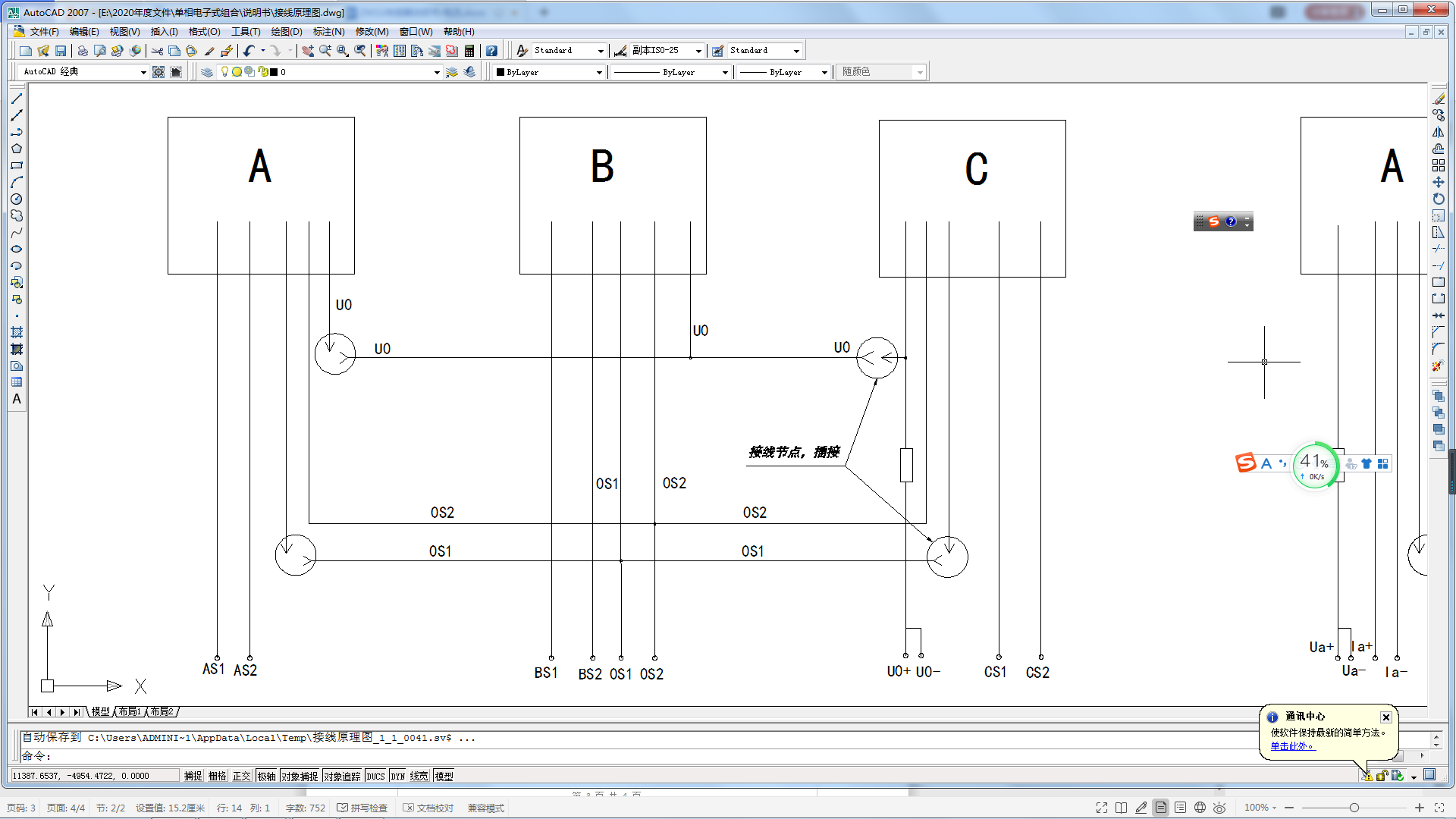

由于零序電流和零序電壓需要三相合成，就需要有中間過渡線的聯結，每相的
I0+、I0-均對應插接；每相的U0均對應插接。出廠之前，產品已經對接好，安裝時請做好標記。
5、 圖示如下：
