JLSZY-6W、JLSZY-10W戶外干式組合互感器 電力計量箱

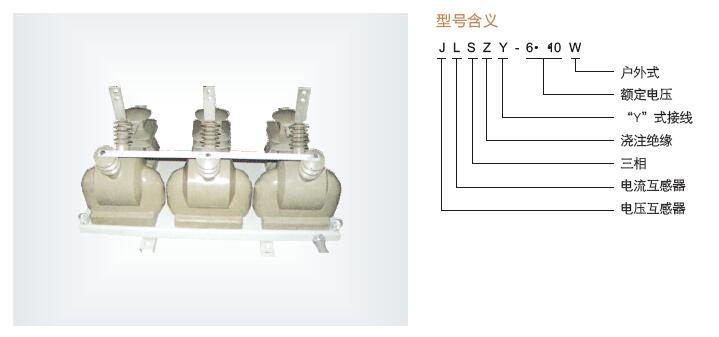

一、JLSZY-6W、JLSZY-10W戶外干式組合互感器簡介

JLSZY-6W、JLSZY-6W組合互感器是由兩臺單相全絕緣電壓互感器組成三相“V”型接線，A、C相分別串接兩臺電流互感器，供10KV及以下電力線路作電流、電能計量用。電流互感器可做成高精度多變比結構，為以后系統增容帶來方便。產品用戶外環氧樹脂澆注，外形用防雨傘裙，表面爬電距離大，具有耐電弧、防雨、防塵、耐腐蝕、耐紫外線等特點，是電網改造的理想換代產品。

二、JLSZY-6W、JLSZY-10W戶外干式組合互感器使用條件

1.該產品適用于頻率為50Hz的35kV三相交流電力系統中;
2.環境溫度：-40℃～+40℃;
3.空氣相對濕度：月平均值≤90?;
4.海拔高度：不超過2000m;
5.周圍空氣不應受腐蝕性氣體或可燃性氣體的污染。

三、JLSZY-6W、JLSZY-10W戶外干式組合互感器結構簡介
JLSZY-6W、JLSZY-10W組合互感器為外環氧樹脂（瑞士CIBA CW5837)澆注全封閉、支柱式結構。由于采用戶外環氧樹脂澆注，產品具有耐電弧、耐紫外線、耐老化、壽命長等特點。本產品由兩臺單相全絕緣電壓互感器組成"V"形接線，兩臺電流互感器分別串接在A、C相上，并且電流互感器二次繞組帶有抽頭可得到不同的電流變比。二次出線端有接線保護罩，其下方有出線孔，接線方便安全可靠并能實現防竊電措施。底座槽鋼上有4個安裝孔供安裝用。
接線原理圖

四、JLSZY-6W、JLSZY-10W戶外干式組合互感器技術參數
1.額定絕緣水平：12/42/75KV
2.表面爬電距：滿足III級污穢等級
3.本型組合互感器系由單相電壓互感器及單相電流互感器合成三相，電壓互感器用V/V-12接線
4.本型組合互感器滿足GB1208-1997《電流互感器》，GB1207-1997《電壓互感器》，GB17201-1997《組合互感器》之要求
5.電壓互感器額定變比：1000/100，三相額定二次輸出:0.2級20X√3(VA),0.5級50X√3(VA),極限輸出400X√3(VA)
6.負載功率因數COSΦ=0.8(滯后)，電流互感器儀表保安系數FS小于等于10
7.環境溫度：負30度到正40度
8.海拔高度：小于等于1000米
9.配用熔斷器型號為XPNP□-12型0.5A（特殊要求請?jiān)谟嗀洉r(shí)提出）

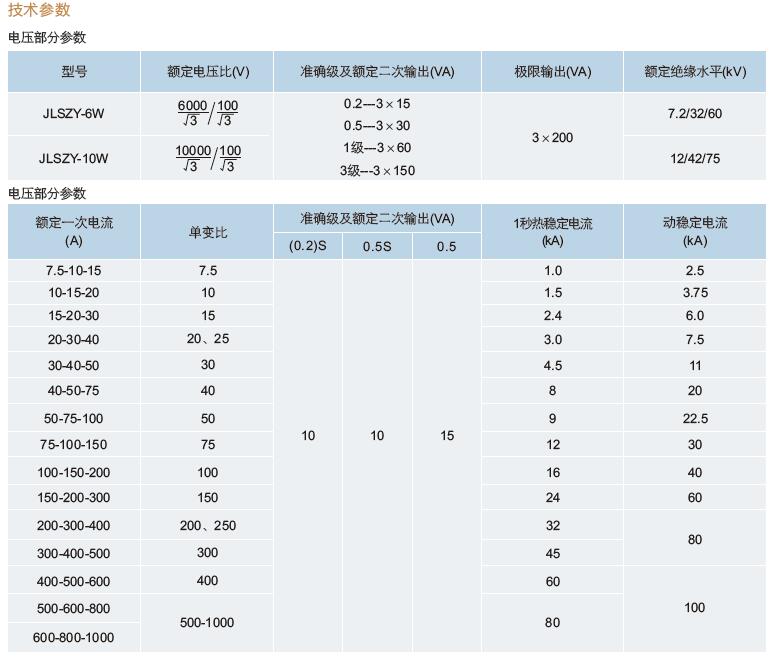

五、JLSZY-6W、JLSZY-10W戶外干式組合互感器變比參數

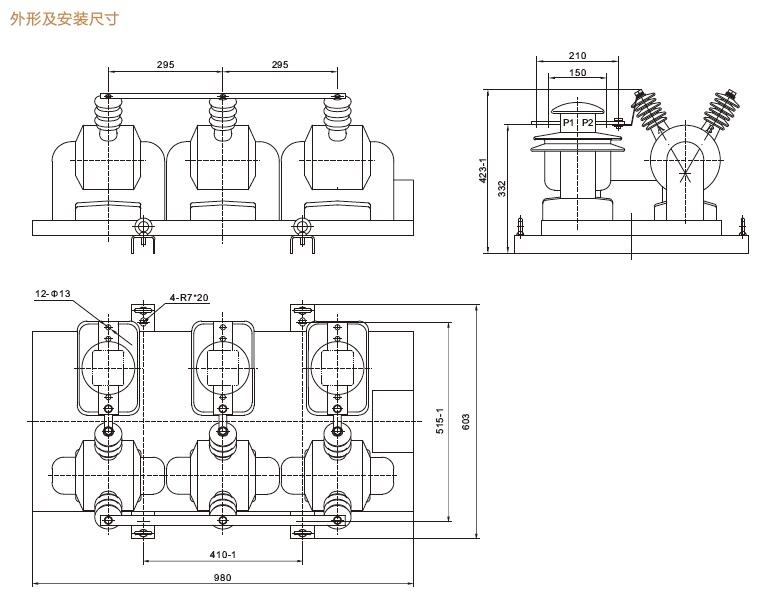

六、JLSZY-6W、JLSZY-10W戶外干式組合互感器尺寸

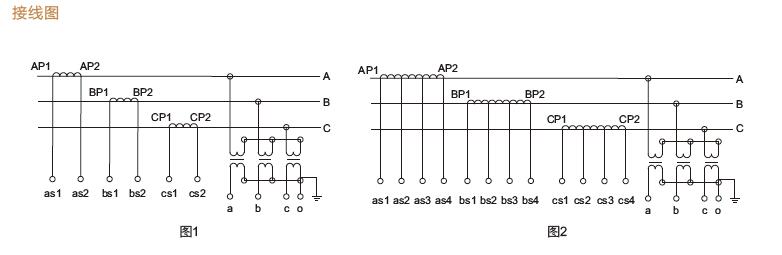

七、JLSZY-6W、JLSZY-10W戶外干式組合互感器接線圖

八、JLSZW-6W、JLSZW-10W戶外干式組合互感器相關產品—浙江中拓高壓戶外組合互感器產品推薦：

JLSZW-6組合互感器 ??

JLSZW-10組合互感器?

JLS-6組合互感器

JLS-10組合互感器

JLSZV2-6W組合互感器?

JLSZV2-10W組合互感器

JLSZW-6W戶外干式組合互感器

JLSZW-10W戶外干式組合互感器?

JLSZY-6W戶外干式組合互感器

JLSZY-10W戶外干式組合互感器
