JLSZV2-6W、JLSZV2-10W戶外干式組合互感器?

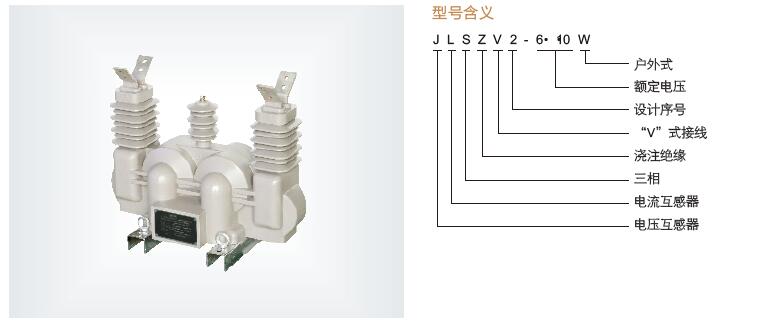

一、??? JLSZV2-6W、JLSZV2-10W戶外干式組合互感器

JLSZV2-6W、JLSZV2-10W組合互感器是由兩臺單相全絕緣電壓互感器組成三相“V”型接線，A、C相分別串接兩臺電流互感器，供10KV及以下電力線路作電流、電能計量用。電流互感器可做成高精度多變比結構，為以后系統增容帶來方便。產品用戶外環氧樹脂澆注，外形用防雨傘裙，表面爬電距離大，具有耐電弧、防雨、防塵、耐腐蝕、耐紫外線等特點，是電網改造的理想換代產品。

二、JLSZV2-6W、JLSZV2-10W戶外干式組合互感器概述

組合互感器實際上就是電壓互感器和電流互感器的組合，用于計量電業局收費用。表為電業局免費掛，可以是一個電壓互感器和一個電流互感器的組合，用于測量單相功率；可以是兩個電壓互感器和兩個電流互感器的組合，用于在三相三線制中按兩瓦計法測量三相功率；也可以是三個電壓互感器和三個電流互感器的組合，用于三相電測量。接變壓器時，組合時互感器電壓端子與變壓器輸出并聯，變壓器電流線穿過組合式互感器。組合式互感器在高壓電網中一般其電能計量作用。組合式互感器與電壓互感器及電流互感器一樣，二次輸出可以接負載，但是，負載一般不宜超過互感器標稱的額定負荷。

JLSZW-6W、JLSZW-10W組合互感器（又稱計量箱）由電壓、電流互感器組合而成。產品供交流50HZ，額定電壓10KV以下三相線路中，供電壓、電流和電能測量及繼電器保護用，適用于城網，農網戶外變電站，也可用于工業企業各種變壓器配電所等。組合互感器配上有功、無功電度表稱為高壓電力計量箱。本產品可取代油浸式組合互感器（計量箱）。

三、JLSZV2-6W、JLSZV2-10W戶外干式組合互感器結構簡介

電壓互感器由戶內環氧樹脂澆注結構，鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，在中心柱上裝置一次及二次成形。

電流互感器也由戶內環氧樹脂澆注結構，鐵芯為內鐵式，用優質冷軋取向硅鋼片疊裝而成。二個電壓、二個電流單元件通過組合裝在一個封閉的鐵箱內，形成一體。

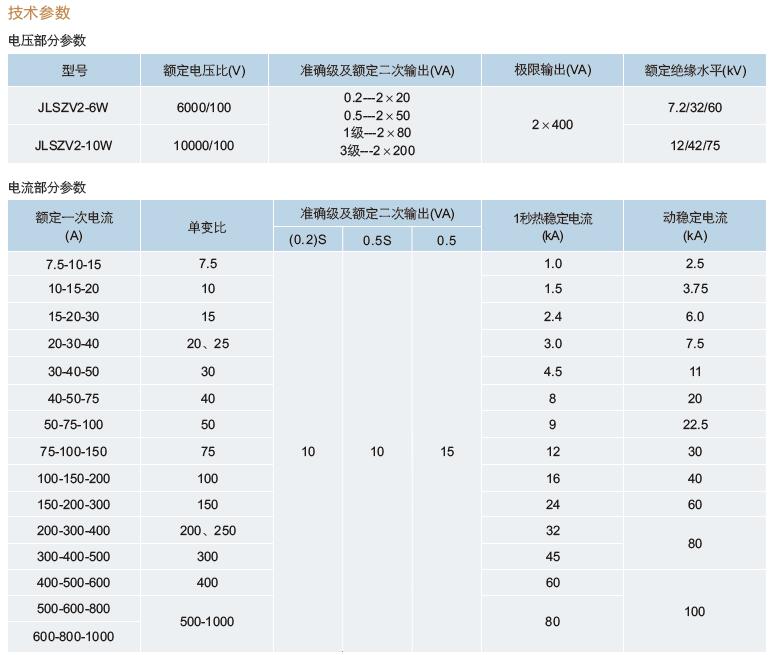

四、JLSZV2-6W、JLSZV2-10W戶外干式組合互感器技術參數

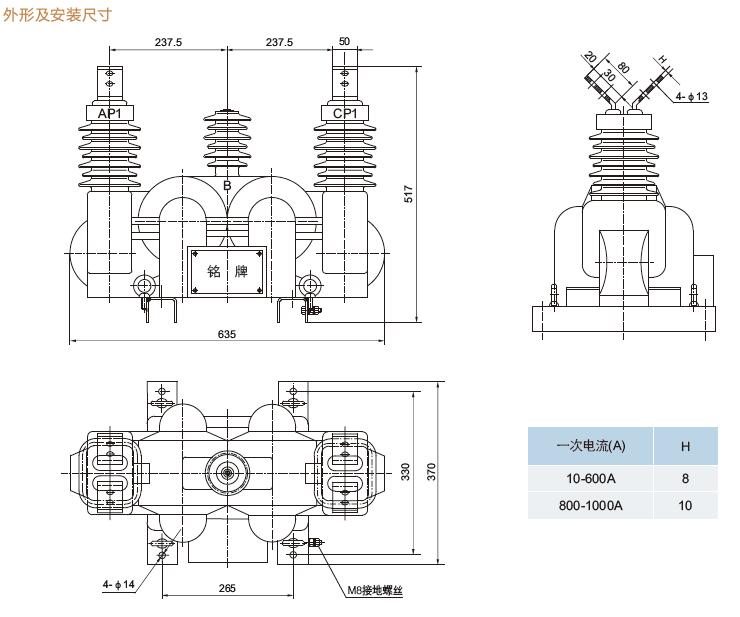

五、JLSZV2-6W、JLSZV2-10W戶外干式組合互感器尺寸

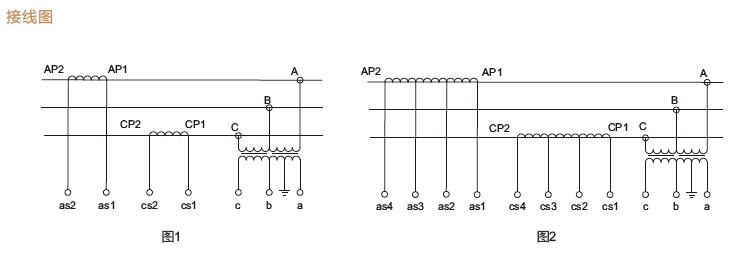

六、JLSZV2-6W、JLSZV2-10W戶外干式組合互感器接線圖

七、JLSZV2-6W、JLSZV2-10W戶外干式組合互感器型號推薦：

JLSZW-6組合互感器 ?

JLSZW-10組合互感器?

JLS-6組合互感器

JLS-10組合互感器

JLSZV2-6W組合互感器?

JLSZV2-10W組合互感器

JLSZW-6W戶外干式組合互感器

JLSZW-10W戶外干式組合互感器?

JLSZY-6W戶外干式組合互感器

JLSZY-10W戶外干式組合互感器
