LZZB7-35支柱式戶內35kV高壓電流互感器

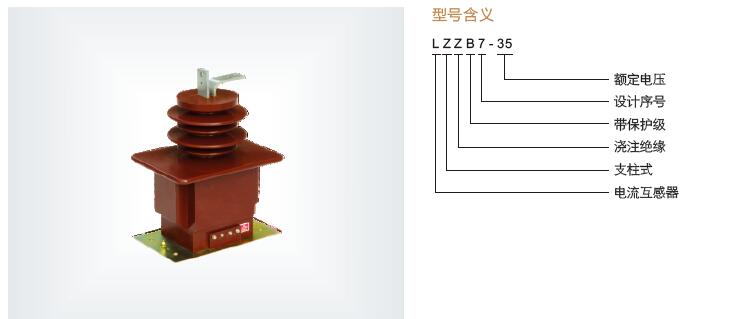

一、LZZB7-35高壓電流互感器簡介

LZZB7-35電流互感器電流互感器為環氧樹脂澆注全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下戶內裝置的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。LZZB7-35型電流互感器為全封閉支柱式結構，耐污染及潮濕。本產品有兩種不同的結構尺寸。LZZB7-35是LCZ-35替代產品。

二、LZZB7-35高壓電流互感器電流比參數

1、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
2、額定絕緣水平：40.5/95/185kV
3、局部放電水平符合GB1208《電流互感器》標準。
4、若用戶有要求，測量級可為0.2S、0.5S級。

三、LZZB7-35高壓電流互感器原理

在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。對于指針式的電流表，電流互感器的二次電流大多數是安培級的（如5A等）。對于數字化儀表，采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。微型電流互感器也有人稱之為“儀用電流互感器”。（“儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用于擴大儀表量程。）電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量儀表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。Kn=I1n/I2n電流互感器（Current transformer 簡稱CT）的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?span>5A的電流。

四、LZZB7-35高壓電流互感器尺寸

五、LZZB7-35高壓電流互感器使用與維護
1、安裝使用前應檢查產品絕緣及接地螺栓接地是否良好。
2、產品的任何一個二次繞組均不允許開路，所連接的儀表儀器的回路中要經常檢查連接點是否有松脫現象，否則將在二次回路中感應高電壓危及人生和設備安全，如果某一個二次繞組暫時不用則應將其兩個出線端子短路。
3、產品應經常保持清潔，定期將產品從線路上隔離，拭去其上的灰塵和其它雜物，如發現環氧樹脂澆注體有裂縫時應即著手做絕緣試驗，并徹底檢查產品內部有無故障發生及時進行妥善處理。
4、產品經長期停用或儲存后，再度使用時必須檢查絕緣是否良好，不符合要求的不能使用。

六、LZZB7-35高壓電流互感器適用條件（若要訂產品適用范圍超出下列范圍可與我協商后確定）
1、設備種類：戶內；
2、安裝地點的海拔不超過1000m；
3、環境溫度：-5—+40℃；
4、污穢等級：Ⅲ級
5、氣中無嚴重影響互感器絕緣性能的污染及浸蝕性和爆炸性介質。

七、LZZB7-35高壓電流互感器選型推薦

LZZBJ12-10A、B、C                        LZZB-10                        LZZBJ9-10A1G、B1、C1

LZZB9-24/220b/2                           LZZBW-10(12)                    LZZBJ4-35

LZZB9-35D                                LZZB7-35                        LZZBW-10(12)

LZZBJ71-35                               LZZBJ4-35                        LZZB-10

八、LZZB7-35高壓電流互感器廠家—浙江中拓高壓電器有限公司

浙江中拓高壓電器有限公司是一家主要從事研發、生產銷售110kV及以下戶內外高低壓互感器，鐵芯、絕緣件的專業廠家。公司的10-35kV戶內外互感器，銷遍全國各地，遠銷海外多個國家和地區，深受廣大用戶信賴和好評，10kV真空斷路器用互感器已成為國內柱上開關生產企業最優選擇合作單位。2007年自主研發的主推產品LZW32-10(12)型戶外保護用電流互感器，是目前國內同類型配套互感器主要生產商。聯系電話：13868715829，商務QQ：40378900，歡迎來電咨詢定制。
