LZZB9-24/220B/2 ZW7－40.5開關專用全封閉支柱式電流互感器

一、LZZB9-24/220B/2概述

LZZB9-24/220B/2電流互感器為全封閉環氧澆注結構，鐵心采用優質導磁材料，二次繞組有三個，適用于額定頻率為50Hz，額定電壓為10KV及以下戶內裝置的電力系統中作電氣測量和電氣保護之用。本產品為最新一代高精度，高動熱穩定，大容量型產品。

二、LZZB9-24/220B/2結構簡介

本型電流互感器為全封閉支柱式結構，是ZW7－40.5開關專用互感器。

三、LZZB9-24/220B/2技術參數

1 額定絕緣水平：40.5/95/185 kV；
2 額定二次電流：5A,1A；

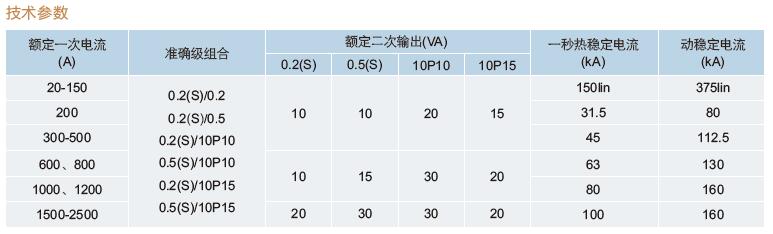

3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；
6、可按用戶定制非標產品。

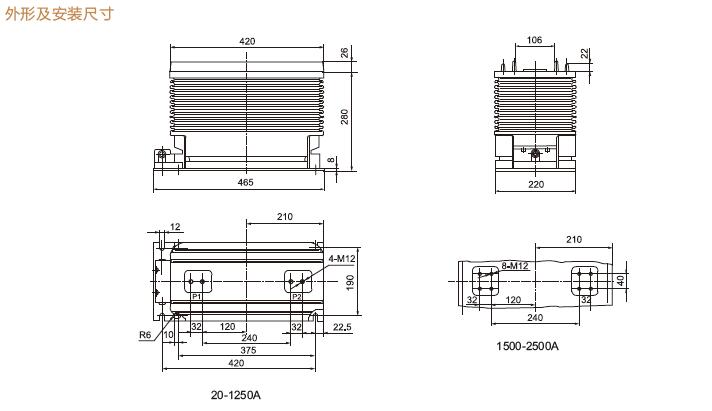

四、LZZB9-24/220B/2支柱式電流互感器產品外形及安裝尺寸

五、LZZB9-24/220B/2支柱式電流互感器戶內電流互感器發展趨勢

由于電磁式電流互感器存在的易飽和、非線性及頻帶窄等問題，電子式電流互感器逐漸興起。電子式電流互感器一般具有抗磁飽和、低功耗、寬頻帶等優點。
國內具有代表性的電子式互感器有AnyWay變頻電壓傳感器、AnyWay變頻電流傳感器和AnyWay變頻功率傳感器，其中，AnyWay變頻功率傳感器屬于電壓、電流組合式互感器。

該互感器的主要特點如下：
1、采用前端數字化技術，光纖傳輸，電磁兼容性好。
2、幅頻特性和相頻特性好，在寬幅值、頻率、相位范圍內均可獲得較高的測量精度。
3、屬于數字式傳感器，二次儀表不會引入誤差，傳感器誤差就是系統誤差。

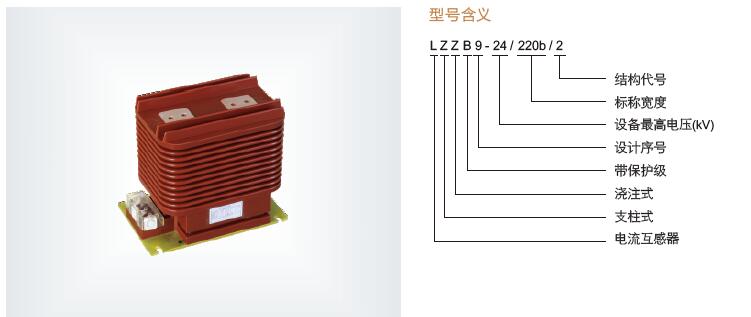

六、LZZB9-24/220B/2支柱式電流互感器型號說明

LZZB9-24/220B/2互感器型號 1000/5代表額定變比
10P30代表保護繞組，其意義是在30倍額定電流下二次的輸出電流誤差為+—10%
0.5為測量繞組精度，這個精計劃經濟具體要查規范
0.2S為計量繞組，計量的精度要求，小電流的時候誤差要很小，
30/30/30/20VA這個代表各繞組的額定容量，按理來說，CT二次容量越小，精度越高，所以計量繞組容量要小于正常的

七、LZZB9-24/220B/2支柱式電流互感器使用環境

安裝場所：戶內

環境溫度：最高+40℃，最低-5℃，日平均不能超過30℃；

海拔：不超過1500m；

大氣條件：大氣中無嚴重污染；

八、LZZB9-24/220B/2支柱式電流互感器選型推薦：

LZZBJ9-10A1G    LZZBJ9-10B1   LZZBJ9-10C1   LZZ(J)B6-10Q   LZZBJ12-10A  LZZBJ12-10B

LZZBJ12-10C    LZZJ-10Q   LZJC-10  LZJ8-10Q   LQJ8-10Q  LFS(Q)-10Q   LA(J)-10Q   LMZ(J)1-10Q

LAZBJ-10Q   LFZB(J)8-10A2    LFZB(J)8-10B2  LDJ-10(Q)/210-L 、Y
