JDZX18-10型電壓互感器為單相戶內用全封閉型環氧樹脂澆注產品，供額定頻率為50Hz或60Hz，設備最高電壓12kV及以下交流系統中做電壓、電能測量及繼電保護用。帶熔斷器保護，及剩余電壓繞組。

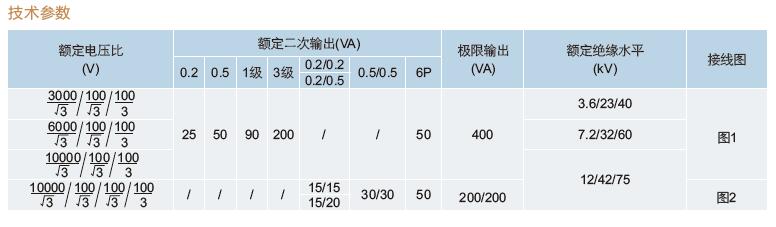

二、JDZX18-6R1,JDZX18-3R1,JDZX18-10R1技術參數

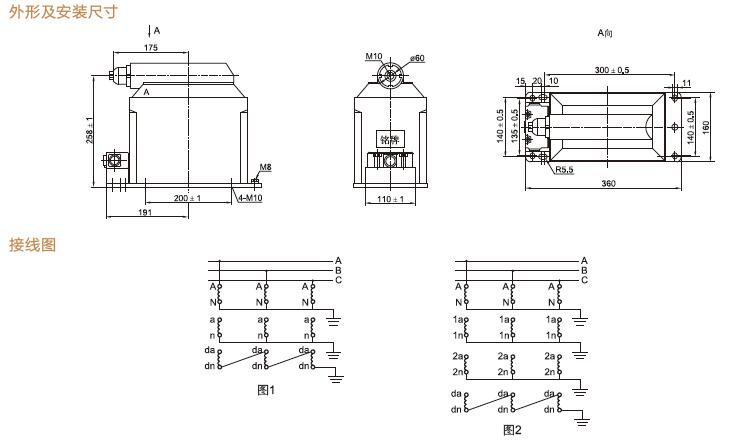

三、JDZX18-6R1,JDZX18-3R1,JDZX18-10R1單相戶內電壓互感器產品外形及安裝尺寸
四、JDZX18-6R1,JDZX18-3R1,JDZX18-10R1單相戶內電壓互感器工作條件
1、環境溫度:最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。
2、海拔高度不超過1000M（超過請著明）
3、接地方式：中性點非有效接地系統
4、大氣條件：無嚴重污染
五、JDZX18-6R1,JDZX18-3R1,JDZX18-10R1單相戶內電壓互感器型號推薦
JDZ(X)-10 JDZW-10R JDZW-20R JDZW3-3、6、10
JDZXW-35 JDZ(X)W-35(G) JSZXW-10R-三相電壓互感器
JDZ16-3、6、10 JDZ(X)10-3、6、10A1（G） JDZX9-35 JSZVR-3、6、10W
JSZVR-3、6、10W JDZ16-3、6、10 JDZ(J)-3、6、10Q JDZX10-3、6、10
JDZ10-3、6、10A1 JDZX9-3、6-10Q JDZX9-3、6-10Q(G) JDZX18-3、6、10R1
JSZV12A-3、6、10R JSZVR-3、6、10W JDZ(X)11-15、20(G) LDZX11-35R
六、JDZX18-6R1,JDZX18-3R1,JDZX18-10R1單相戶內電壓互感器原理
電壓互感器一種電壓變換裝置。它將高電壓變換為低電壓，以便用低壓量值反映高壓量值的變化。因此，通過電壓互感器可以直接用普通電氣儀表進行電壓測量。
1、電壓互感器又稱儀用變壓器，是一種電壓變換裝置；
2、電壓互感器的容量很小，通常只有幾十到幾百伏安；
3、電壓互感器一次側電壓即電網電壓，不受二次負荷影響，并且大多數情況下其負荷是恒定的；
4、二次側負荷主要是儀表、繼電器線圈，它們的阻抗很大，通過的電流很少。如果無限期增加二次負荷，二次電壓會降低，造成測量誤錯增大；
5、用電壓互感器來間接測量電壓，能準確反映高壓側的量值，保證測量精度；
6、不管電壓互感器初級電壓有多高，其次級額定電壓一般都是100V，使得測量儀表和繼電器電壓線圈制造上得以標準化。而且保證了儀表測量和繼電保護工作的安全，也解決了高壓測量的絕緣、制造工藝等困難；
7、電壓互感器常用于變配電儀表測量和繼電保護等回路。

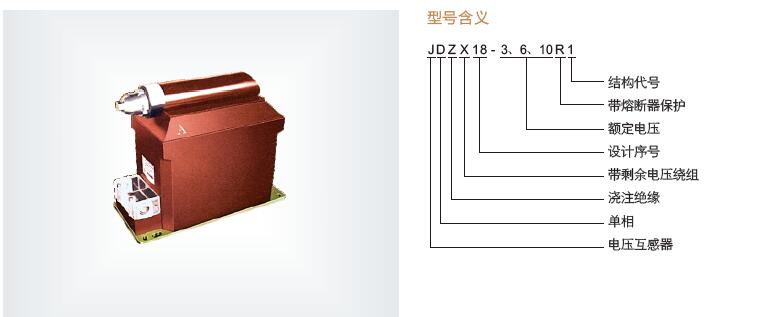

八、單相戶內電壓互感器符號
第一個字母：J——電壓互感器；
第二個字母：D——單相；S——三相
第三個字母：J——油浸；Z——澆注；
第四個字母：數字——電壓等級（KV）。
例如：JDJ-10表示單相油浸電壓互感器，額定電壓10KV。
額定一次電壓，作為互感器性能基準的一次電壓值。
額定二次電壓，作為互感器性能基準的二次電壓值。額定變比，額定一次電壓與額定二次電壓之比。
準確級，由互感器系統定的等級，其誤差在規定使用條件下應在規定的限值之內負荷，二次回路的阻抗，通常以視在功率（VA）表示。額定負荷，確定互感器準確級可依據的負荷值
九、單相戶內電壓互感器作用
把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系。 可以說，電壓互感器是一個被限定結構和使用形式的特殊變壓器。
