JDZ10-10A1,JDZ10-3A1,JDZ10-6A1,JDZX10-3A1G,JDZX10-6A1G,JDZX10-10A1G干式電壓互感器

(等同于RZL-10電壓互感器)

一、JDZ10干式電壓互感器概述

JDZ10-10A1電壓互感器為單相、戶內、干式全封閉產品，使用時單臺或二臺一組，JDZ10-3、JDZ10-6、JDZ10-10A二臺一組時為V/V連接，JDZF10-3、6、10二臺一組時為V/V/V連接。分別適用于額定頻率50Hz或 60Hz,額定電壓為3KV, 6KV, 10kV電力系統中作電能計量、電壓監控和繼電保護用。JDZX10-6A1G,JDZX10-3A1G電壓互感器為單相、戶內、干式全封閉產品，使用時單臺或二臺一組，JDZ10-3、JDZ10-6、JDZ10-10 二臺一組時為V/V連接，JDZF10-3、6、10二臺一組時為V/V/V連接。分別適用于額定頻率50Hz或 60Hz,額定電壓為3KV, 6KV, 10kV電力系統中作電能計量、電壓監控和繼電保護用。

二、JDZ10干式電壓互感器使用條件

1．海拔高度不超過30003米;
2.周圍環境溫度不高于+40'C，不低于-5'C；
3.周圍空氣的相對濕度不大于65%（20'C）；
4.滿足II級污穢等級；
5.安裝場所無腐蝕性的氣體
6.額定絕緣水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV

三、JDZ10干式電壓互感器結構

JDZX10-6A1G,JDZX10-3A1G電壓互感器為全封閉，繞組為環氧樹脂全真空澆注全絕緣結構。 鐵芯采用優質硅鋼片卷繞而成。互感器絕緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空間 所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受 潮．一次繞組引出線端子的標志為A, N;二次繞組引出線端子的標志為a, n,均在澆注體上清晰標 注。在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。

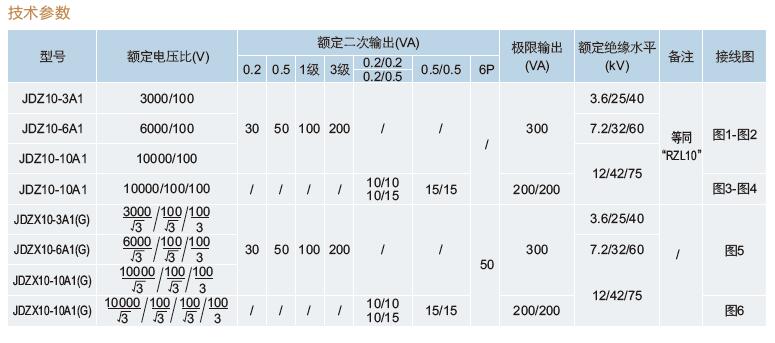

四、JDZ10干式電壓互感器技術參數

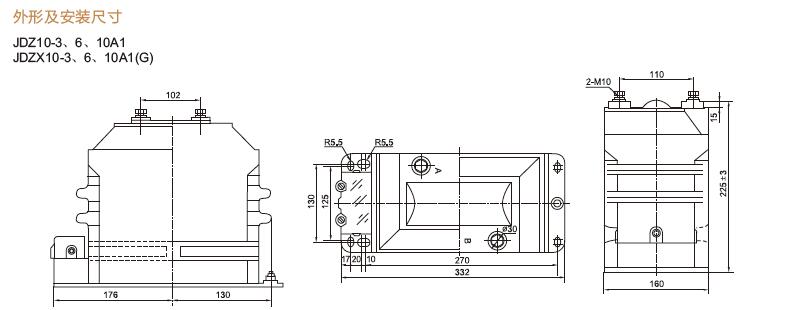

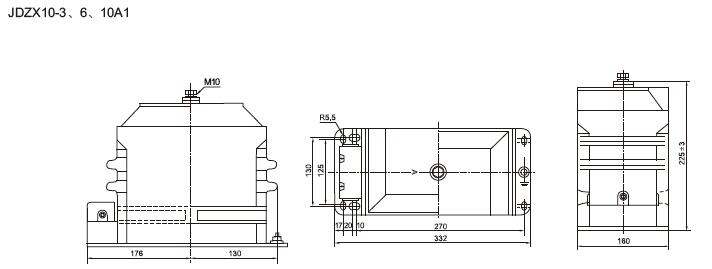

五、JDZ10干式電壓互感器安裝尺寸

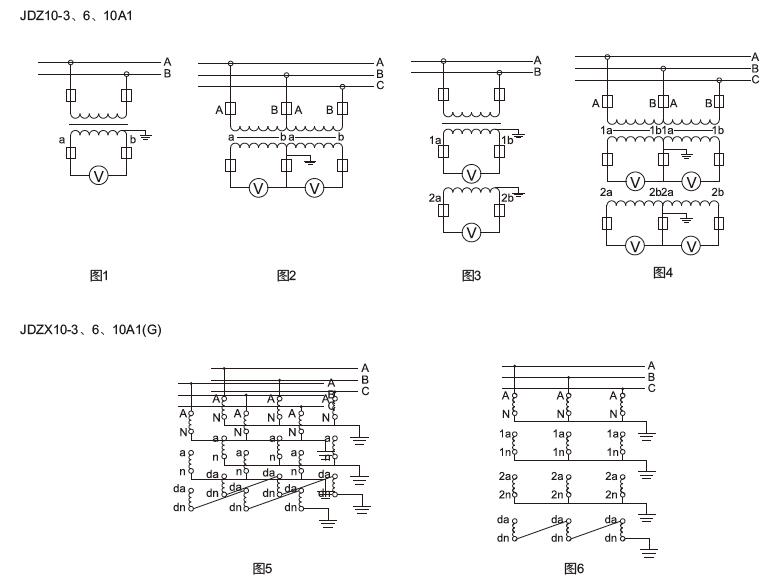

六、JDZ10干式電壓互感器接線圖

七、JDZ10干式電壓互感器型號推薦

JDZ(X)-10? ???????????????JDZW-10R??????????????????????? JDZW-20R??????????????? JDZW3-3、6、10

JDZXW-35??????????????? JDZ(X)W-35(G)???????????????????? JSZXW-10R-三相電壓互感器

八、JDZ10干式電壓互感器原理

電壓互感器一種電壓變換裝置。它將高電壓變換為低電壓，以便用低壓量值反映高壓量值的變化。因此，通過電壓互感器可以直接用普通電氣儀表進行電壓測量。

1、電壓互感器又稱儀用變壓器，是一種電壓變換裝置；

2、電壓互感器的容量很小，通常只有幾十到幾百伏安；

3、電壓互感器一次側電壓即電網電壓，不受二次負荷影響，并且大多數情況下其負荷是恒定的；

4、二次側負荷主要是儀表、繼電器線圈，它們的阻抗很大，通過的電流很少。如果無限期增加二次負荷，二次電壓會降低，造成測量誤錯增大；

5、用電壓互感器來間接測量電壓，能準確反映高壓側的量值，保證測量精度；

6、不管電壓互感器初級電壓有多高，其次級額定電壓一般都是100V，使得測量?jī)x表和繼電器電壓線圈制造上得以標準化。而且保證了儀表測量和繼電保護工作的安全，也解決了高壓測量的絕緣、制造工藝等困難；

7、電壓互感器常用于變配電儀表測量和繼電保護等回路。

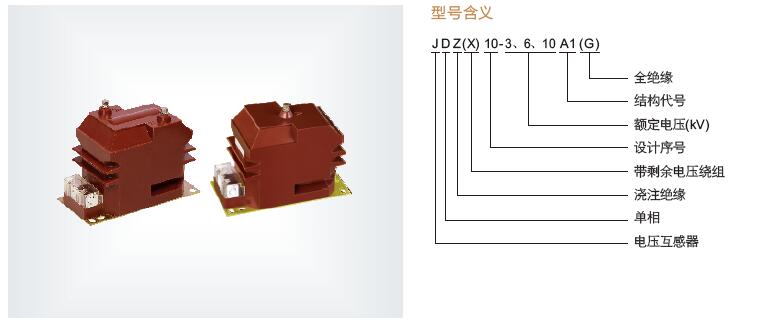

九、JDZ10干式電壓互感器符號

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDJ-10表示單相油浸電壓互感器，額定電壓10KV。

額定一次電壓，作為互感器性能基準的一次電壓值。

額定二次電壓，作為互感器性能基準的二次電壓值。額定變比，額定一次電壓與額定二次電壓之比。

準確級，由互感器系統定的等級，其誤差在規定使用條件下應在規定的限值之內負荷，二次回路的阻抗，通常以視在功率（VA）表示。額定負荷，確定互感器準確級可依據的負荷值

十、JDZ10干式電壓互感器作用

把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系。 可以說，電壓互感器是一個被限定結構和使用形式的特殊變壓器。
