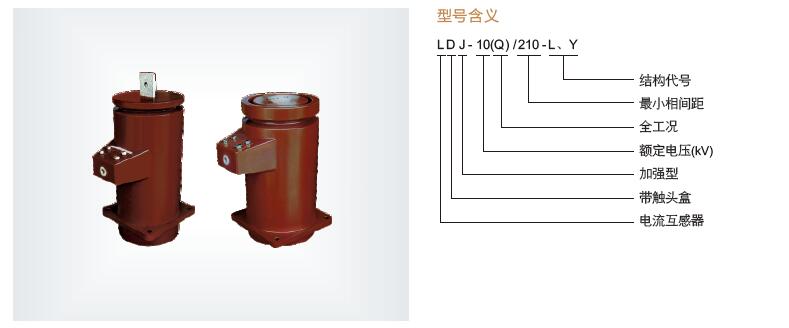

LDJ-10/210-L,LDJ-10Q/210-L手車開關柜用電流互感器

一、手車開關柜用電流互感器概述

LDJ-10/210-L,LDJ-10Q/210-L電流互感器為是專門為KYN-10型手車開關柜而設計,環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。LDJ系列電流互感器為貫穿式環氧樹脂澆注全封閉結構，其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內。

二、LDJ-10/210-L,LDJ-10Q/210-L手車開關柜用電流互感器工作條件：

1、環境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。

2、海拔高度不超過1000M（超過請注明）

3、接地方式：中性點非有效接地系統

4、大氣條件：無嚴重污染

三、LDJ-10/210-L,LDJ-10Q/210-L手車開關柜用電流互感器電流比

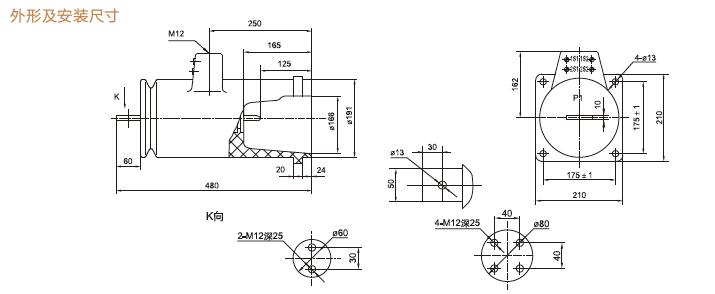

四、LDJ-10/210-L,LDJ-10Q/210-L手車開關柜用電流互感器外形及安裝尺寸

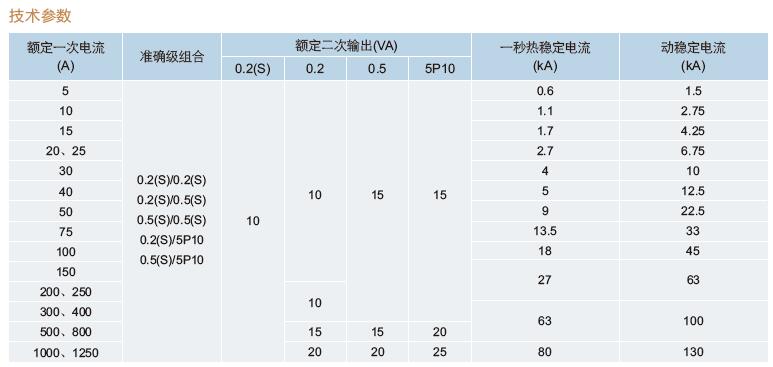

五、LDJ-10/210-L,LDJ-10Q/210-L手車開關柜用電流互感器技術參數

產品性能符合標準GB1208和IEC60044-1

額定絕緣水平12/42/75KV

負荷的功率因數：cosφ=0.8(滯后)

額定頻率50Hz或60Hz

額定一次電流:5-3150A

額定二次電流：5A或1A

環境溫度：-5℃～+40℃

計量準確級數:0.2S,0.5S,0.2,0.5

六、LDJ-10/210-L,LDJ-10Q/210-L手車開關柜用電流互感器注意事項：

1、電流互感器一次有電流時，二次繞組不得開路，否則有高壓產生，對產品性能亦有影響；

2、一次繞組的重復工頻耐壓，試驗應在規定試驗電壓值得80%以下

七、LDJ-10/210-L,LDJ-10Q/210-L手車開關柜用電流互感器選型推薦

LZZBJ12-10A、B、C           LZZB-10            LZZBJ9-10A1G、B1、C1              LZZB9-24/220b/2

LZZBJ4-35                   LZZB9-35D          LA(J)-10Q                         LMZK-10PU

LZZB7-35                   LZZ(J)B6-10Q         LZZJ-10Q                         LZJC-10

LZJ8-10Q                    LQJ8-10Q           LFS-10Q                          LMZ(J)1-10Q

LAZBJ-10Q                  LFZB(J)8-10A2、B2    LDJ-10(Q)/210-L,Y                   LZCT-10C

LFZW28-10                  LDZC-10PU
