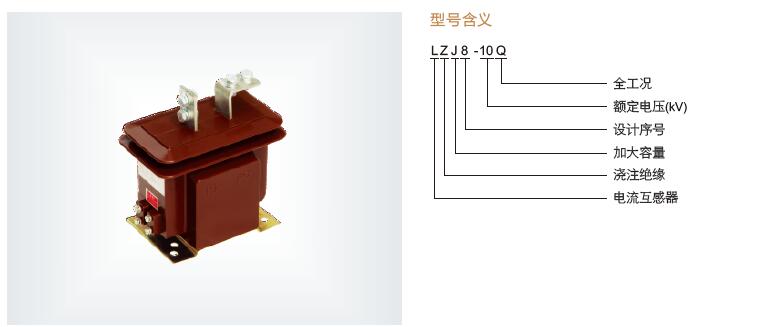

LZJ8-10Q電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品，適用于額定頻率50Hz或60Hz,額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。LZJ8-10Q產品符合IEC60044-1及GB1208《電流互感器》標準。本型電流互感器為環氧樹脂澆注全封閉支柱式結構，體積小、重量輕，適宜于安裝任何位置，任意方向。
?
1 額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 污穢等級：Ⅱ級；
四、LZJ8-10Q電流互感器使用條件
1.海拔高度不超過1000M
2.周圍環境溫度不高于+40度，不低于-5度
3.周圍空氣的相對溫度不大于85%(20度)
4.本產品已通過直接振動試驗，能承受住相當于里氏九級裂度的加速度為0.4G正弦三波的耐振試驗。
五、LZJ8-10Q電流互感器結構簡介

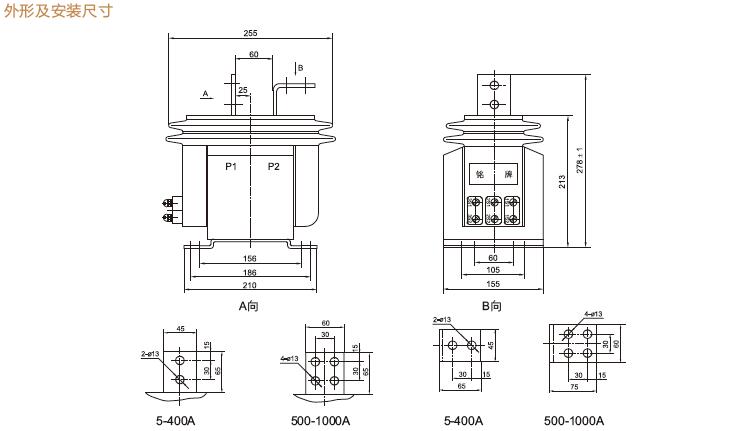

本型互感器一次繞組及二次繞組用環氧樹脂澆注成型，鐵心用夾件裝在絕緣注體上，夾件上有名牌，夾件的底腳有四個安裝孔。
技術參數
1.產品性能符合IEC標準和GB1208-87《電流互感器》
2.額定絕緣水平：
?工頻耐受電壓：42KV
?雷電沖擊耐受電壓：全波75KV，正負極性各15次。
?一、電流互感器型號
?第一字母：L—電流互感器
?第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序接地檢測用；W—抗污穢；R—繞組裸露式
?第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用
?第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG
?第五數字：電壓等級 產品序號
使用注意事項電流互感器運行時，副邊不允許開路。因為一旦開路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。電流互感器運行時，副邊不允許開路。原因如下：
⒈電流互感器一次被測電流磁勢I1N1在鐵芯產生磁通Φ1
⒉電流互感器二次測量儀表電流磁勢I2N2在鐵芯產生磁通Φ2
⒊電流互感器鐵芯合磁通：Φ = Φ1 + Φ2
⒋因為Φ1.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0
⒌若二次開路，即 I2 = 0 ，則：Φ = Φ1，電流互感器鐵芯磁通很強，飽和，鐵心發熱，燒壞絕緣，產生漏電
⒍若二次開路，即 I2 = 0 ，則：Φ = Φ1，Φ在電流互感器二次線圈N2中產生很高的感生電勢e，在電流互感器二次線圈兩端形成高壓，危及操作人員生命安全
⒎電流互感器二次線圈一端接地，就是為了防止高壓危險而采取的保護措施。
八、浙江中拓高壓電器戶內電流互感器選型推薦
LZZBJ12-10A、B、C?????????? LZZB-10??????????? LZZBJ9-10A1G、B1、C1????????????? LZZB9-24/220b/2
LZZBJ4-35?????????????????? LZZB9-35D????????? LA(J)-10Q???????????????????????? LMZK-10PU
LZZB7-35?????????????????? LZZ(J)B6-10Q???????? LZZJ-10Q???????????????????????? LZJC-10
LZJ8-10Q??????????????????? LQJ8-10Q?????????? LFS-10Q????????????????????????? LMZ(J)1-10Q
LAZBJ-10Q????????????????? LFZB(J)8-10A2、B2??? LDJ-10(Q)/210-L,Y?????????????????? LZCT-10C
LFZW28-10?? ???????????????LDZC-10PU
浙江中拓高壓電器有限公司是一家主要從事研發、生產銷售110kV及以下戶內外高低壓互感器，鐵芯、絕緣件的專業廠家。公司的10-35kV戶內外互感器，銷遍全國各地，遠銷海外多個國家和地區，深受廣大用戶信賴和好評，10kV真空斷路器用互感器已成為國內柱上開關生產企業最優選擇合作單位。2007年自主研發的主推產品LZW32-10(12)型戶外保護用電流互感器，是目前國內同類型配套互感器主要生產商。浙江中拓高壓網址：http://m.sanban1688.com.cn/，聯系電話：13868715829，商務QQ：40378900，歡迎來電咨詢定制。
?
?
?
?
