LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器

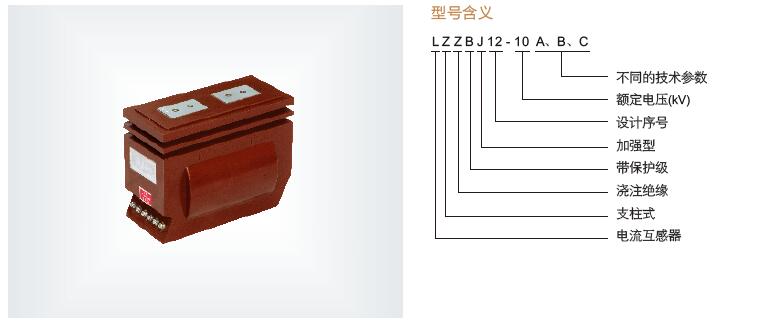

一、LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器概述與型號含義

LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器提供50Hz、10KV及以下電力系統操作電能計量、電流測量與監視及繼電保護用。 本產品為全封閉支柱式結構，采用環氧樹脂澆注絕緣。 外絕緣爬電比距滿足Ⅱ級污穢等級要求。 產品執行GB1208—97《電流互感器》標準。LZZBJ12-10B電流互感器供50Hz、10KV及以下電力系統操作電能計量、電流測量與監視及繼電保護用。 本產品為全封閉支柱式結構，采用環氧樹脂澆注絕緣。 外絕緣爬電比距滿足Ⅱ級污穢等級要求。 產品執行GB1208—97《電流互感器》標準。LZZBJ12-10C電流互感器供50Hz、10KV及以下電力系統操作電能計量、電流測量與監視及繼電保護用。 本產品為全封閉支柱式結構，采用環氧樹脂澆注絕緣。 外絕緣爬電比距滿足Ⅱ級污穢等級要求。 產品執行GB1208—97《電流互感器》標準。

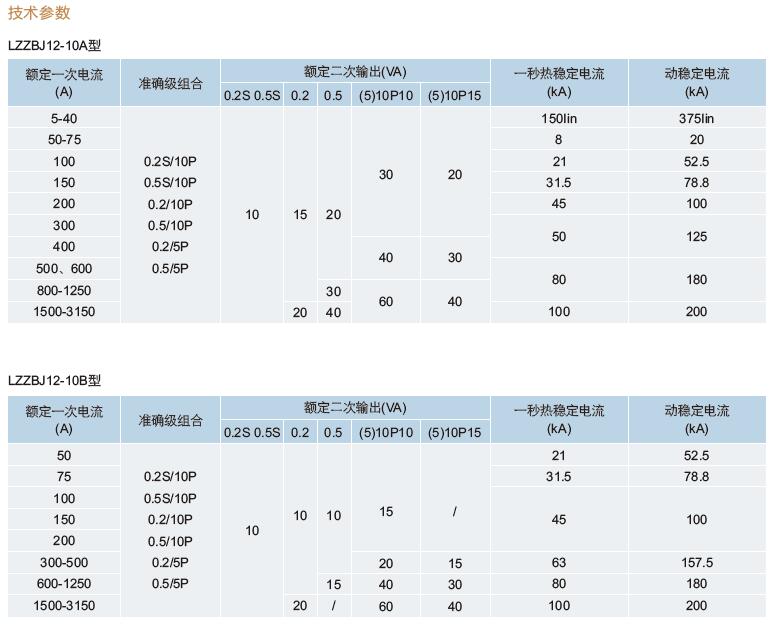

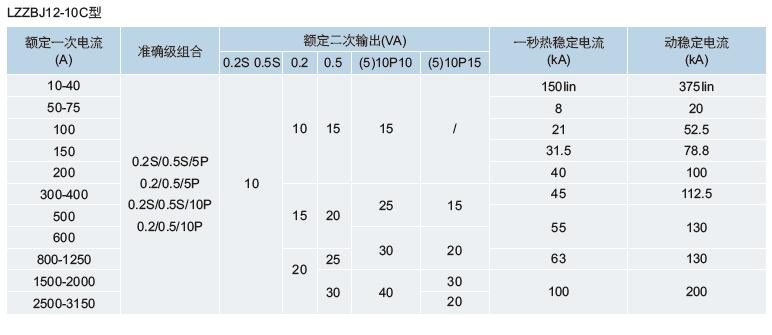

二、LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器技術說明

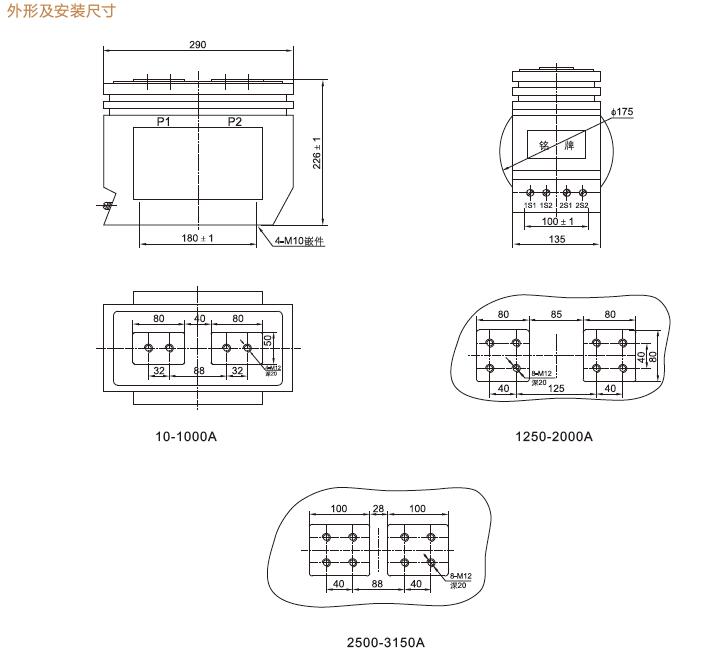

三、LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器安裝尺寸及外形

四、浙江中拓高壓戶內電流互感器訂貨須知：

訂貨時請提供以下參數：

產品型號；

額定電流比A；

準確級組合及額定輸出VA；

環境海拔高度；?

注:用戶如有特殊要求可與我公司協商確定。

?

五、LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器發展趨勢

由于電磁式電流互感器存在的易飽和、非線性及頻帶窄等問題，電子式電流互感器逐漸興起。電子式電流互感器一般具有抗磁飽和、低功耗、寬頻帶等優點。
國內具有代表性的電子式互感器有AnyWay變頻電壓傳感器、AnyWay變頻電流傳感器和AnyWay變頻功率傳感器，其中，AnyWay變頻功率傳感器屬于電壓、電流組合式互感器。

該互感器的主要特點如下：
1、采用前端數字化技術，光纖傳輸，電磁兼容性好。
2、幅頻特性和相頻特性好，在寬幅值、頻率、相位范圍內均可獲得較高的測量精度。
3、屬于數字式傳感器，二次儀表不會引入誤差，傳感器誤差就是系統誤差。

六、LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器型號說明

LZZ(J)B6-10Q互感器型號 1000/5代表額定變比
10P30代表保護繞組，其意義是在30倍額定電流下二次的輸出電流誤差為+—10%
0.5為測量繞組精度，這個精計劃經濟具體要查規范
0.2S為計量繞組，計量的精度要求，小電流的時候誤差要很小，
30/30/30/20VA這個代表各繞組的額定容量，按理來說，CT二次容量越小，精度越高，所以計量繞組容量要小于正常的

七、LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器使用環境

安裝場所：戶內

環境溫度：最高+40℃，最低-5℃，日平均不能超過30℃；

海拔：不超過1500m；

大氣條件：大氣中無嚴重污染；

?

八、LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器選型推薦：

LZZBJ9-10A1G??? LZZBJ9-10B1?? LZZBJ9-10C1? ?LZZ(J)B6-10Q? ?LZZBJ12-10A? LZZBJ12-10B???

LZZBJ12-10C?? ?LZZJ-10Q? ?LZJC-10 ?LZJ8-10Q? ?LQJ8-10Q ?LFS(Q)-10Q ??LA(J)-10Q ??LMZ(J)1-10Q

LAZBJ-10Q?? LFZB(J)8-10A2 ???LFZB(J)8-10B2? LDJ-10(Q)/210-L 、Y

?

九、LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器廠家-浙江中拓高壓電器簡介

浙江中拓高壓電器有限公司是一家主要從事研發、生產銷售110kV及以下戶內外高低壓互感器，鐵芯、絕緣件的專業廠家。公司的10-35kV戶內外互感器，銷遍全國各地，遠銷海外多個國家和地區，深受廣大用戶信賴和好評，10kV真空斷路器用互感器已成為國內柱上開關生產企業最優選擇合作單位。2007年自主研發的主推產品LZW32-10(12)型戶外保護用電流互感器，是目前國內同類型配套互感器主要生產商。聯系電話：13868715829，商務QQ：40378900，歡迎來電咨詢定制。

?

?

?

?

?
