LZW32-10G2、LZW32-10G1戶外干式倒立式電流互感器

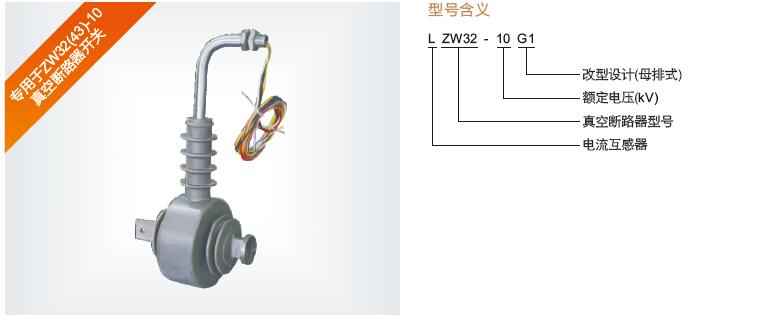

一、LZW32-10G1電流互感器戶外干式倒立式電流互感器概述

LZW32-10G1電流互感器為戶外環氧樹脂真空澆注、全封閉結構，供額定頻率50～60Hz，額定電壓10KV及以下戶外真空斷器中作繼電保護用。

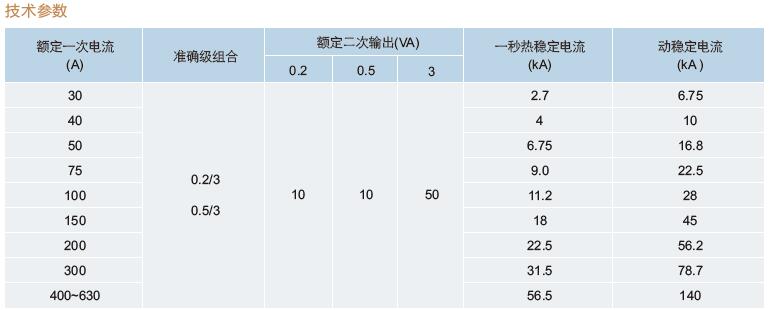

二、LZW32-10G1倒立式電流互感器技術參數

注：1、可根據用戶需求制作特殊規格或高精度產品；

2、該電流互感器在使用過程中只能使用其中一個變比，幾個變比不能同時使用。

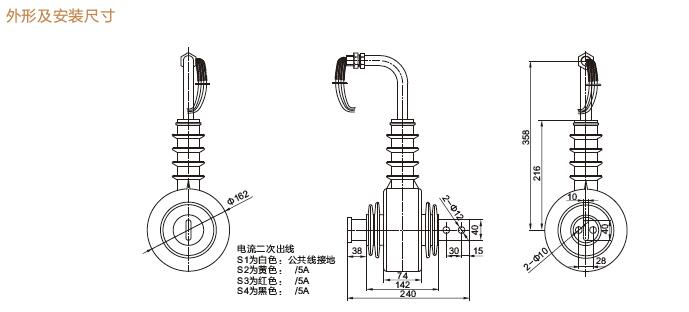

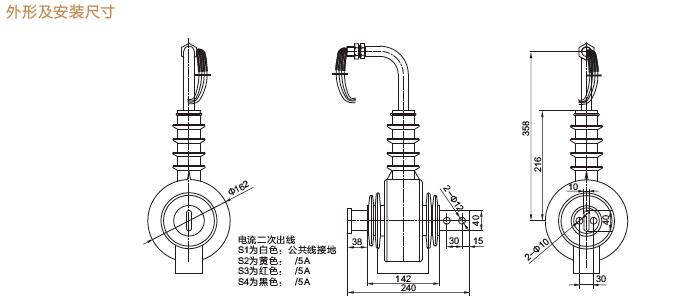

三、LZW32-10G1倒立式電流互感器產品外形及安裝尺寸

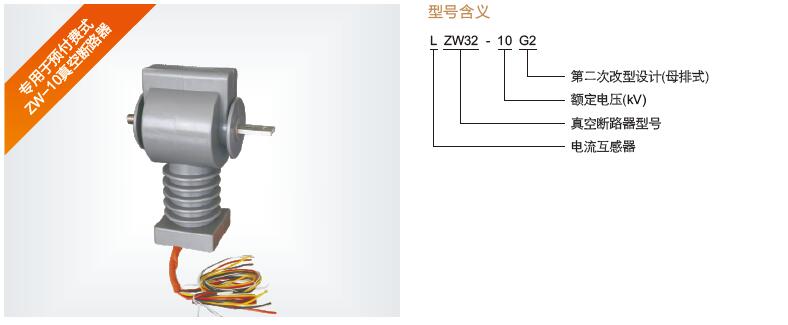

四、LZW32-10G2 戶外倒立式電流互感器概述與型號含義

專用于預付費式ZW-10真空斷路器，LZW32-10G2電流互感器為戶外環氧樹脂真空澆注、全封閉結構，供額定頻率50～60Hz，額定電壓10KV及以下戶外真空斷器中作繼電保護用?；ジ衅魇褂糜陬~定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值； 產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2； 測量?jī)x表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷；互感器在運行中嚴禁二次開路，低壓電流互感器可以把高交流電流轉化為容易控制的低電流。

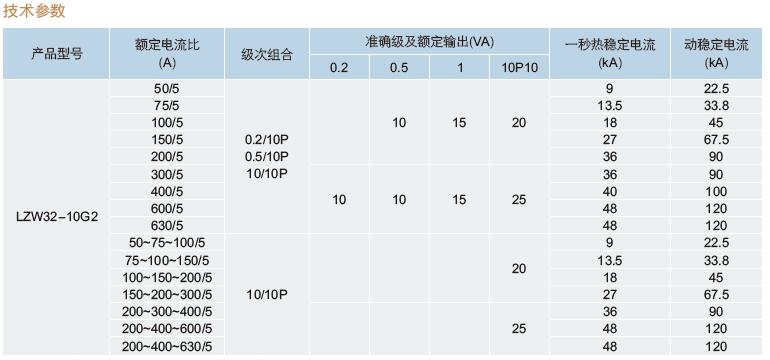

五、LZW32-10G2倒立式電流互感器技術參數

注：1、可根據用戶要求制作多變比或特殊規格，多變比互感器在使用時只能使用其中一個變比，幾個變比不能同時使用。

2、可根據客戶需求帶高壓一次引線。

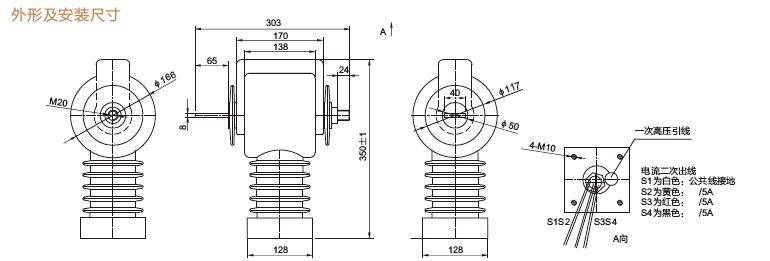

六、LZW32-10G2倒立式電流互感器產品外形及安裝尺寸

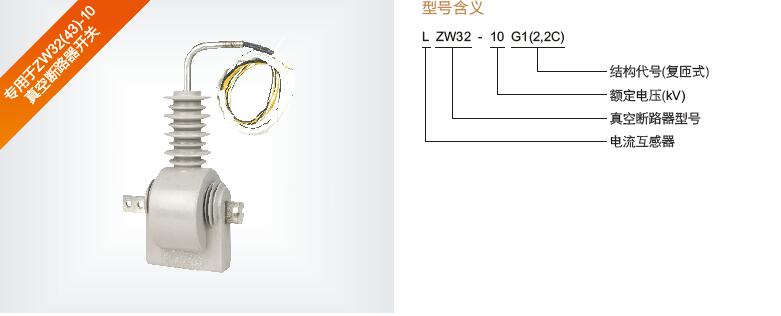

七、LZW32-10G1(2,2C)戶外倒立式電流互感器概述

LZW32-10G1(2,2C)電流互感器為戶外環氧樹脂真空澆注、全封閉結構，供額定頻率50～60Hz，額定電壓10KV及以下戶外真空斷器中作繼電保護用。

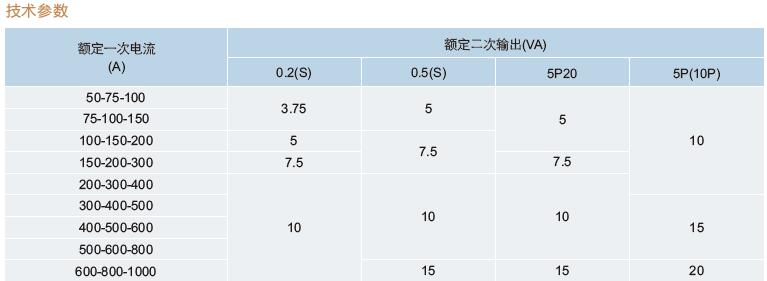

八、LZW32-10G1(2,2C)戶外倒立式電流互感器技術參數

注：1、可根據用戶需求制作特殊規格或高精度產品；

2、該電流互感器在使用過程中只能使用其中一個變比，幾個變比不能同時使用。

九、LZW32-10G1(2,2C)戶外倒立式電流互感器產品外形及安裝尺寸

十、電流互感器的作用

電流互感器是一種特殊的變壓器，它被廣泛應用于供電系統中向測量?jī)x表和繼電器的電壓線圈或電流線圈供電。

電流互感器的作用：

? （1）將一次回路的高電壓和大電流變?yōu)槎位芈窐?biāo)準的低電壓和小電流，使測量?jī)x表和保護裝置標準化、小型化，并使其結構輕巧、價格便宜，并便于屏內安裝。

? （2）隔離高壓電路。互感器一次側和二次側沒有電的聯系，只有磁的聯系。使二次設備與高電壓部分隔離，且互感器二次側均接地，從而保證了設備和人身的安全.

要注意的是，互感器在線路中二次側（接電流表的那一邊）是絕對不允許開路的（斷開接線），否則有可能會因?yàn)槎蝹?cè)的高電壓而發生危險或事故。

十一、戶外倒立式電流互感器選型推薦：

LZW32-10G1

LZW32-10G1(2,2)C

LZW32-10G2
